Na základe starého nápadu, prezentovaného aj tu na ephote som zvolil rýchle a dostatočne kvalitné riešenie prefocovaním negatívu zrkadlovkou. Fotoaparát môže poslúžiť hocaký, najlepšie FF (sníma negatív 1:1). V mojom prípade používam set NIKON D3 a objektív 105/2,8 micro VR. Prvý model dodoscanu mal jednotlivé komponenty voľne položené na stole, ale nakoľko sa hýbali, dochádzalo k rozostreniu obrazu.
Preto som sa rozhodol dať zariadeniu pevnú kostru. Ako základný nosník celej "optickej lavice" slúži hliníková vetracia mriežka rozmeru 10x80 cm. Má perfektne riešené pozdĺžne perforovanie a nebola treba žiadna úprava. To aj bola najdrahšia súčiastka (asi 14 € v Baumaxe).
Pohľad na celú zostavu
Zostava fotoaparát a objektív + odpaľovacia jednotka SU800 je upevnená v jednom otvore zospodu pomocou bežnej skrutky s fotozávitom. Pretože sa objektív mierne skláňal a nebol celkom kolmý na negatív, toto klonenie vyrovnáva klinový odrezok extrudovaného polystyrénu, zasunutý vhodne pod objektív.
Klin s polystyrénu
V správnej vzdialenosti od obrazovej roviny fotoaparátu je upevnený držiak negatívu. Tvoria ho dva sklá rozmeru 12 x 12 cm. Na vytvorenie vodiacej drážky na kinofilm sú medzi ne vložené dve plastové doštičky (vyrezané z obalu na CD) a prilepené obojstrannou páskou na predné sklo tak, aby medzi nimi zostala drážka potrebnej šírky. Predné sklo je samozrejme číre, zadné je mierne matované. celok je spojený dvomi plechovými perovými spojkami a pomocou plastových štipcov pripevnené o dva oceľové uholníky. Tie sú priskrutkované o základ a vďaka pozdĺžnym otvorom je možné ich jemne posúvať a nastavovať tak presnú vzdialenosť od roviny čipu.
Pohľad na držiak filmu z oboch strán
Na poslednom obrázku je tiež vidieť drátovú spúšť, upevnenú tiež štipcom o stolovú dosku. Ako zdroj svetla slúži makroblesk SB200. Je riadený CLS systémom jednotkou SU800. Pracuje v režime TTL. V tomto režime Vám blesk vyrovnáva prípadné odchylky v exponovaných negatívoch a dosiahne sa automaticky vyrovnanie expozície. Jeho svetlo je rozptylované doma vyrobeným kartónovým softboxom (dve vrstvy pauzáku) a potom ešte rozptylnou plastovou doskou na držiaku filmu. Blesk je rovnako uchytený ako fotoaparát na základ.
Zdroj svetla
Celok som si opäť štipcom pripevnil o stôl, aby sa nepohyboval pri manipulácii s filmovými pásmi. A stačí už len zapnúť komponenty, zaostriť cez live view na negatív v manuálnom režime, nastaviť čas (1/250), clonu dávam okolo 11 a cvakať.

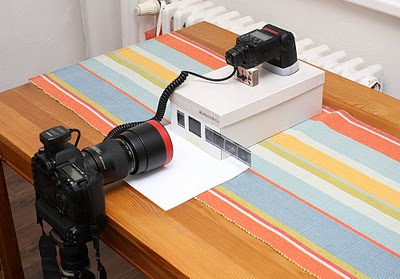

Toto riešenie nevyžaduje nič drahé, takmer všetko som mal doma ako súčasť môjho "makrokufríka", technika sa dá použiť ľubovoľná. Nepochybne ešte DODOSCAN bude prechádzať vývojom, ale už súčasná verzia je úplne postačujúca. Podotýkam, že DODOSCAN používam len na scanovanie rodinných fotiek a podobných negatívov, kde nevyžadujem žiadnu špičkovú kvalitu. Nevynašiel som nič nové, už JozefNR tu mal pred časom niečo podobné, vyrobené s krabice od topánok :-) Možno Vás to inšpiruje na vlastnú konštrukciu :-) Prajem kopu zábavy :-)
